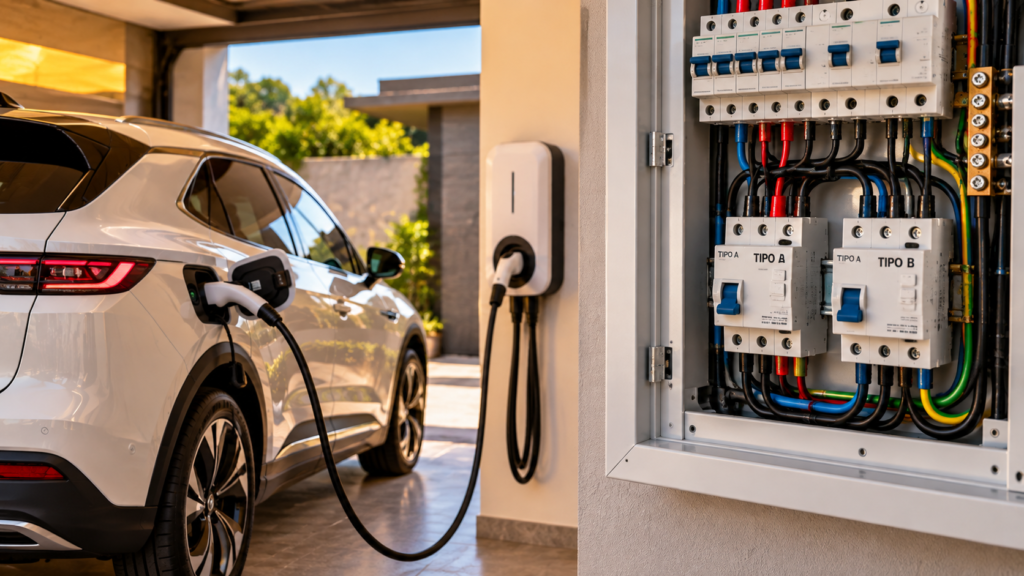

Qual DR usar para carregador veicular: Tipo A ou Tipo B? Essa é uma das principais dúvidas de quem pretende instalar um Wallbox em casa, em um condomínio ou em uma empresa. A escolha correta depende das características do carregador, da proteção contra correntes residuais contínuas e dos requisitos da instalação elétrica.
Em muitos sistemas de recarga em corrente alternada, é possível utilizar um DR Tipo A de até 30 mA associado à detecção apropriada de corrente residual contínua, como um dispositivo RDC-DD conforme a IEC 62955. Em outras situações, a solução pode envolver um DR Tipo B, capaz de detectar também correntes residuais contínuas lisas.
Isso significa que o DR Tipo A não deve ser escolhido automaticamente apenas porque o equipamento será utilizado para carregar um carro elétrico. Também não significa que o Tipo B seja obrigatório em todas as instalações.
Para definir a proteção adequada, é necessário consultar o manual do Wallbox, verificar os dispositivos incorporados ao equipamento e aplicar os requisitos técnicos pertinentes, especialmente a ABNT NBR 17019 e a ABNT NBR 5410.
Neste guia, a Maicon Soluções Elétricas explica as diferenças entre os dispositivos, o papel da detecção de 6 mA DC e os cuidados necessários para instalações em Belo Horizonte e Região Metropolitana.
O que é o dispositivo DR e para que serve?
O dispositivo diferencial residual, conhecido como DR, é utilizado na proteção contra choques elétricos associados a correntes de fuga. Seu funcionamento se baseia na comparação entre as correntes que circulam pelos condutores ativos de um circuito.
Em condições normais, a soma das correntes que entram e retornam pelo circuito deve ser equilibrada. Quando ocorre uma fuga de corrente por um caminho não previsto, o dispositivo pode identificar o desequilíbrio e interromper a alimentação, dentro das condições para as quais foi projetado.
Em instalações elétricas, encontramos diferentes dispositivos com essa função, incluindo o interruptor diferencial residual (IDR) e o disjuntor diferencial residual (DDR).
O IDR oferece proteção diferencial residual, mas não substitui a proteção contra sobrecorrentes. Já determinados modelos de DDR reúnem proteção diferencial residual e proteção contra sobrecorrentes no mesmo aparelho.
Por isso, ao montar um circuito para carregador veicular, é necessário analisar não apenas a sensibilidade do DR, mas também a proteção contra sobrecarga, curto-circuito e as demais características do sistema.
Qual DR usar para carregador veicular?
A resposta depende principalmente do modo de recarga e da capacidade do sistema de identificar correntes residuais contínuas.
Para pontos de conexão em corrente alternada abrangidos pelos requisitos aplicáveis da ABNT NBR 17019, a proteção diferencial residual individual deve possuir corrente diferencial residual nominal de atuação não superior a 30 mA.
Nos sistemas de recarga em modo 3 abrangidos pelas condições previstas na norma, a proteção contra correntes residuais contínuas pode ser atendida por alternativas como:
- DR Tipo B: solução capaz de detectar correntes residuais alternadas e contínuas, conforme as características do dispositivo.
- DR Tipo A associado a RDC-DD: combinação que utiliza um dispositivo diferencial Tipo A e uma proteção apropriada para detectar corrente residual contínua.
- DR Tipo F associado a RDC-DD: alternativa prevista para determinadas condições normativas, sujeita à compatibilidade do projeto e dos equipamentos.
Algumas estações de recarga já incorporam funções de detecção e desligamento para corrente residual contínua. Quando isso acontece, o profissional precisa verificar a documentação técnica para confirmar quais proteções adicionais são exigidas na instalação fixa.
Importante: um DR Tipo A de 30 mA, isoladamente, não deve ser considerado automaticamente suficiente para todo Wallbox.
Qual é a diferença entre DR Tipo A e Tipo B?
Os dispositivos DR são classificados, entre outros critérios, pelos tipos de corrente residual que conseguem detectar.
DR Tipo A
O DR Tipo A foi desenvolvido para detectar correntes residuais alternadas senoidais e correntes contínuas pulsantes, dentro das condições estabelecidas para essa categoria.
Ele é utilizado em instalações com equipamentos eletrônicos que podem produzir formas de onda diferentes da corrente alternada senoidal convencional.
Entretanto, a presença de corrente residual contínua lisa acima dos limites considerados para o dispositivo pode prejudicar sua operação.
Por esse motivo, quando um sistema de recarga exige proteção contra esse tipo de corrente, o DR Tipo A precisa ser utilizado com uma solução complementar apropriada, salvo quando a proteção exigida já estiver assegurada pelo equipamento de recarga e essa configuração for admitida pelas normas e instruções aplicáveis.
DR Tipo B
O DR Tipo B possui capacidade de detecção mais abrangente, incluindo correntes residuais alternadas, contínuas pulsantes e contínuas lisas, conforme suas especificações.
Essa característica torna o dispositivo adequado para determinadas aplicações com equipamentos eletrônicos de potência, conversores e sistemas de recarga veicular.
O Tipo B pode ser uma solução para instalações em que a proteção contra corrente residual contínua não esteja assegurada por outro dispositivo apropriado.
Isso não significa que qualquer DR Tipo B possa ser instalado sem avaliação. Sua corrente nominal, sensibilidade, número de polos, condições de alimentação e compatibilidade com o circuito também precisam ser verificadas.
DR Tipo AC
O DR Tipo AC foi projetado para detectar correntes residuais alternadas senoidais.
Ele não possui a mesma capacidade de detecção das categorias Tipo A e Tipo B.
Para os pontos de conexão de recarga em corrente alternada abrangidos pelos requisitos da ABNT NBR 17019, o Tipo AC não é uma alternativa permitida.
Portanto, não é adequado simplesmente aproveitar um DR Tipo AC existente no quadro residencial para proteger o circuito de recarga.
Tabela comparativa: DR Tipo AC, Tipo A e Tipo B
| Característica | Tipo AC | Tipo A | Tipo B |
|---|---|---|---|
| Corrente residual alternada senoidal | Sim | Sim | Sim |
| Corrente residual contínua pulsante | Não como Tipo A | Sim | Sim |
| Corrente residual contínua lisa | Não | Não como proteção independente | Sim |
| Aplicação em Wallbox | Não permitido nas condições citadas | Com proteção DC adequada, quando exigida | Conforme projeto e manual |
A tabela apresenta diferenças gerais. A escolha final deve considerar os requisitos normativos e as especificações do fabricante de cada dispositivo.
O que significa a proteção de 6 mA DC no Wallbox?
Uma das informações mais importantes na escolha do DR é a presença de proteção contra corrente residual contínua.
Durante a recarga de um veículo elétrico, os componentes eletrônicos do sistema podem produzir condições de falha com correntes residuais diferentes daquelas encontradas em circuitos convencionais.
Uma corrente residual contínua lisa pode afetar a capacidade de operação de determinados dispositivos diferenciais.
Para enfrentar esse problema, algumas estações de recarga utilizam um dispositivo de detecção de corrente diferencial residual contínua, conhecido como RDC-DD.
A IEC 62955 estabelece requisitos para dispositivos desse tipo utilizados em aplicações de recarga veicular.
Quando a detecção atinge o limite previsto para a proteção, o sistema deve realizar a ação de desligamento conforme suas características e requisitos aplicáveis.
O valor de 6 mA DC é especialmente relevante porque aparece nas soluções destinadas a permitir o uso de determinadas categorias de DR com proteção complementar contra corrente residual contínua.
É importante não confundir os dois valores:
- 30 mA: sensibilidade diferencial residual nominal máxima exigida para a proteção individual dos pontos de conexão em corrente alternada abrangidos pela norma.
- 6 mA DC: referência de detecção de corrente residual contínua utilizada em soluções específicas de proteção para recarga veicular.
Essas funções não são equivalentes e não devem ser tratadas como se um único valor substituísse automaticamente o outro.
Se o Wallbox tem proteção de 6 mA DC, ainda precisa de DR?
Essa é uma dúvida frequente entre proprietários de veículos elétricos e profissionais que trabalham com instalações elétricas.
A presença de um RDC-DD incorporado ao Wallbox não significa, por si só, que toda a proteção diferencial residual exigida para o ponto de recarga esteja atendida.
O dispositivo de detecção de corrente residual contínua desempenha uma função específica. A proteção diferencial residual de até 30 mA deve continuar sendo assegurada pela solução adotada.
Em determinados projetos, isso pode ocorrer com um DR Tipo A instalado no circuito, associado à detecção de corrente contínua integrada ao carregador.
Em outros, o equipamento pode incorporar funções adicionais que precisam ser analisadas conforme a documentação técnica.
Portanto, não é correto concluir que todo Wallbox com sensor de 6 mA DC dispensa DR externo, nem afirmar que todos obrigatoriamente exigem um DR externo idêntico.
A configuração depende da proteção efetivamente incorporada ao equipamento, da instalação fixa e dos requisitos aplicáveis.
O que a ABNT NBR 17019 exige?
A ABNT NBR 17019:2022 estabelece requisitos específicos para instalações elétricas destinadas à alimentação de veículos elétricos.
Ela complementa as prescrições gerais da ABNT NBR 5410, considerando as particularidades dos circuitos de recarga.
Entre os aspectos relevantes estão a proteção contra choques elétricos, a seleção dos dispositivos, a alimentação dos pontos de conexão e as verificações da instalação.
Para pontos de conexão em corrente alternada, a norma prevê proteção diferencial residual individual com corrente diferencial residual nominal não superior a 30 mA.
Também estabelece condições específicas para a proteção contra correntes residuais contínuas nos sistemas de recarga abrangidos por essas exigências.
Nos casos aplicáveis, as alternativas incluem DR Tipo B ou combinações apropriadas de DR Tipo A ou F com dispositivo de detecção de corrente residual contínua.
O texto normativo completo deve ser consultado para verificar o enquadramento de cada instalação, incluindo eventuais exceções e condições particulares.
Para informações oficiais sobre normas técnicas brasileiras, consulte a Associação Brasileira de Normas Técnicas.
Como saber qual DR o carregador BYD, GWM ou de outra marca precisa?
O primeiro passo é identificar o modelo exato do carregador, e não apenas a marca do veículo.
Um proprietário de carro elétrico BYD, por exemplo, pode utilizar diferentes modelos de Wallbox, cada um com características próprias.
O mesmo acontece com carregadores destinados a veículos de outras fabricantes.
Antes de definir a proteção, o profissional deve consultar a documentação técnica do equipamento e identificar:
- A tensão e a corrente nominal de alimentação.
- O modo de recarga utilizado.
- A existência de proteção diferencial residual integrada.
- A presença de detecção de corrente residual contínua de 6 mA, quando aplicável.
- As exigências do fabricante para proteção externa.
- As condições de instalação e aterramento.
- As características do circuito elétrico disponível.
Essas informações permitem verificar se a solução indicada é um DR Tipo B, um DR Tipo A com proteção complementar ou outra configuração admitida.
O site da BYD Brasil pode ser utilizado como ponto de partida para localizar informações sobre veículos e equipamentos da marca, mas a seleção dos dispositivos deve considerar o manual específico do carregador instalado.
DR de 30 mA e 40 A: qual é a diferença?
É comum encontrar dispositivos identificados com informações como 40 A e 30 mA. Embora apareçam no mesmo equipamento, esses valores representam características diferentes.
40 A pode indicar a corrente nominal que o dispositivo suporta nas condições especificadas pelo fabricante.
30 mA indica a corrente diferencial residual nominal de atuação.
Um IDR identificado como 40 A / 30 mA não é equivalente a um disjuntor termomagnético de 40 A.
O IDR não deve ser utilizado como substituto automático da proteção contra sobrecargas e curtos-circuitos.
Também não é possível afirmar que todos os carregadores de aproximadamente 7 kW precisam obrigatoriamente de um IDR de 40 A.
A corrente nominal do dispositivo, o número de polos, a coordenação das proteções e o dimensionamento do circuito devem ser definidos conforme as características da instalação.
O mesmo vale para a seleção do disjuntor, dos condutores e dos demais componentes.
É necessário um DR exclusivo para cada carregador?
Para os pontos de conexão em corrente alternada abrangidos pela ABNT NBR 17019, a proteção diferencial residual deve ser individual.
Isso significa que a proteção do ponto de recarga não deve ser simplesmente compartilhada com outros equipamentos ou pontos de conexão quando isso contrariar os requisitos aplicáveis.
Em uma residência com apenas um Wallbox, a configuração pode ser relativamente simples, desde que a infraestrutura existente seja compatível.
Já em um condomínio com várias vagas destinadas à recarga, o planejamento precisa considerar a proteção individual dos pontos, a capacidade da instalação e a eventual utilização simultânea dos carregadores.
O projeto também deve observar os requisitos de proteção contra sobrecorrentes, seccionamento, aterramento e demais condições técnicas.
Para entender as particularidades de edifícios residenciais, veja nosso conteúdo sobre Wallbox em condomínio.
Quais são os riscos de utilizar o DR errado?
A utilização de um dispositivo diferencial inadequado pode comprometer a proteção prevista para o circuito.
Um dos problemas possíveis é a incapacidade de detectar determinadas formas de corrente residual presentes em situações de falha.
Também pode ocorrer a redução da sensibilidade de dispositivos que não foram projetados para operar diante de determinados componentes de corrente contínua.
Outro problema é a falsa sensação de segurança provocada pela simples presença de um DR no quadro.
Ter um dispositivo instalado não comprova que sua categoria, sensibilidade e condições de aplicação sejam adequadas ao carregador.
Da mesma forma, o botão de teste do DR não substitui uma avaliação completa de sua compatibilidade com o sistema.
A proteção precisa ser selecionada de acordo com os riscos elétricos relevantes e as exigências técnicas.
O DR Tipo B é sempre melhor que o Tipo A?
O DR Tipo B possui uma capacidade de detecção mais abrangente, mas isso não significa que seja obrigatoriamente a melhor escolha em qualquer instalação.
Se o sistema de recarga já possui detecção apropriada de corrente residual contínua e o fabricante prevê a utilização de um DR Tipo A, essa combinação pode atender aos requisitos aplicáveis.
Por outro lado, quando a proteção contra corrente residual contínua não está assegurada por uma solução complementar apropriada, o Tipo B pode ser necessário.
Também é importante considerar as especificações do equipamento e as condições do projeto.
A escolha técnica deve priorizar a compatibilidade e a conformidade, não apenas o preço ou a categoria aparentemente mais sofisticada.
Quanto custa instalar um DR para carregador veicular em BH?
O custo depende do tipo de dispositivo necessário e das condições do quadro de distribuição.
Um serviço pode envolver apenas a adequação de componentes em uma infraestrutura compatível. Em outras situações, pode ser necessário instalar um novo circuito, reorganizar o quadro ou substituir dispositivos inadequados.
Os fatores que influenciam o orçamento incluem:
- Tipo e características do DR especificado.
- Corrente nominal e quantidade de polos.
- Proteção DC incorporada ou externa.
- Condições do quadro de distribuição.
- Necessidade de disjuntor e demais proteções.
- Estado dos condutores e conexões.
- Distância entre o quadro e o carregador.
- Necessidade de verificações e adequações adicionais.
Por isso, o valor deve ser definido após a identificação do equipamento e a avaliação da instalação.
Se o imóvel ainda não possui infraestrutura apropriada, conheça também o serviço de instalação de carregadores veiculares da Maicon Soluções Elétricas.
Instalação de DR para Wallbox em Belo Horizonte
Em Belo Horizonte e Região Metropolitana, a instalação de carregadores veiculares exige atenção às características da rede elétrica do imóvel.
Casas, condomínios e estabelecimentos comerciais podem apresentar diferenças importantes na capacidade disponível, nos quadros de distribuição e nos percursos de cabeamento.
Antes de instalar ou substituir um DR, é necessário verificar a proteção exigida pelo carregador e as condições do circuito.
Em alguns imóveis, a intervenção pode estar relacionada à adequação elétrica para Wallbox, incluindo melhorias na infraestrutura de alimentação.
A Maicon Soluções Elétricas atua com serviços elétricos e infraestrutura para carregadores veiculares em Belo Horizonte e Região Metropolitana.
O atendimento pode incluir avaliação do quadro elétrico, identificação das necessidades de proteção e execução das adequações contratadas, conforme as características de cada instalação.
Perguntas frequentes sobre DR para carregador veicular
Qual DR usar para carregador veicular: Tipo A ou B?
Depende do carregador e da proteção contra corrente residual contínua. O Tipo B pode atender diretamente às condições aplicáveis. O Tipo A pode ser utilizado em combinação com detecção apropriada de corrente residual contínua, quando prevista e admitida.
DR Tipo A de 30 mA serve para Wallbox?
Pode servir, desde que a configuração do sistema também atenda aos requisitos de proteção contra corrente residual contínua e às instruções do fabricante.
O que é proteção de 6 mA DC?
É uma função de detecção de corrente residual contínua utilizada em determinadas soluções de segurança para recarga veicular, normalmente associada a dispositivos apropriados conforme a IEC 62955.
Posso usar DR Tipo AC no carregador veicular?
Não nos pontos de conexão de recarga em corrente alternada abrangidos pelas exigências citadas da ABNT NBR 17019.
Se o carregador tem proteção DC integrada, dispensa DR?
Não necessariamente. É preciso verificar se o equipamento incorpora apenas a detecção de corrente residual contínua ou também outras funções de proteção diferencial exigidas.
Todo Wallbox precisa de DR de 40 A?
Não. A corrente nominal deve ser dimensionada conforme as características do circuito, a corrente de operação e a coordenação dos dispositivos.
O DR Tipo B substitui o disjuntor?
Um interruptor diferencial residual Tipo B não substitui automaticamente a proteção contra sobrecorrentes. Essa função deve ser assegurada por dispositivos apropriados à configuração do circuito.
Quem pode avaliar a proteção do carregador?
Um profissional qualificado, com competência para avaliar as condições elétricas da instalação, as especificações do carregador e os requisitos técnicos aplicáveis.
