Dispositivo DR Tipo A: Por que é Obrigatório na Instalação de Carregador VeicularDispositivo DR Tipo A: Por que é Obrigatório na Instalação de Carregador Veicular

O Dispositivo DR Tipo A é uma exigência técnica indispensável na instalação de carregadores veiculares, estipulada pela norma ABNT NBR 17019 e pelos manuais dos principais fabricantes globais de veículos elétricos e estações de recarga. Diferente das cargas residenciais comuns, o processo de retificação de corrente alternada para contínua a bordo do automóvel pode gerar fugas com componentes contínuos (DC residual). Essas correntes paralisam o funcionamento dos DRs convencionais do Tipo AC, deixando as pessoas expostas a choques graves e a instalação vulnerável a princípios de incêndio.

Com o avanço da eletromobilidade em Belo Horizonte e Região Metropolitana, milhares de proprietários de veículos elétricos (BEV) e híbridos plug-in (PHEV) de marcas como a BYD Brasil (Dolphin, Seal, Song Plus, Yuan), GWM, Volvo, BMW e Porsche instalam estações de parede (Wallbox) em suas garagens. Contudo, um dos erros mais perigosos cometidos por instaladores desatualizados na capital mineira é reaproveitar o Interruptor Diferencial Residual (IDR / DR) que já estava no quadro de distribuição da casa, que quase sempre é do Tipo AC.

Em bairros residenciais como Belvedere, Buritis, Sion, Lourdes, Castelo, Gutierrez, São Geraldo e nas áreas de condomínios de Nova Lima, a presença de uma proteção inadequada no circuito do carregador cria uma falsa sensação de segurança. O Dispositivo DR Tipo A foi projetado especificamente para impedir a inoperância do sistema sob correntes contínuas pulsantes, tornando-se o único padrão homologado pelas normas da ABNT e pelas diretrizes técnicas da concessionária local (CEMIG) para blindar sua vida e seu patrimônio.

Índice do Conteúdo

1. O que é o dispositivo DR e qual sua função em uma instalação elétrica?

O Dispositivo Diferencial Residual (DR) — comumente aplicado na forma de Interruptor Diferencial Residual (IDR) ou Disjuntor Diferencial Residual (DDR) — é o elemento de proteção projetado especificamente para salvar vidas contra choques elétricos e evitar princípios de incêndio causados por correntes de fuga para a terra.

O princípio físico de operação do DR fundamenta-se na Lei das Correntes de Kirchhoff. No interior do equipamento, todos os condutores ativos (fases e neutro) atravessam o núcleo de um transformador toroidal de medição. Em condições ideais de isolamento:

  • A soma vetorial das correntes que entram na carga deve ser rigorosamente igual à soma das correntes que retornam;
  • O fluxo magnético resultante induzido no toroide é nulo;
  • Caso ocorra uma perda de isolamento interno no veículo elétrico, cabo rompido ou contato acidental de uma pessoa com partes condutivas sob tensão, uma fração da corrente escapa diretamente para o solo (corrente de fuga à terra);
  • Essa diferença desequilibra o campo magnético no toroide, induzindo uma corrente em um enrolamento secundário que sensibiliza um relé eletromecânico, disparando e seccionando os contatos de potência em poucos milissegundos.

Para proteção humana contra choques por contato direto ou indireto, a sensibilidade nominal do dispositivo deve ser de alta velocidade com corrente diferencial residual de disparo estipulada em 30 mA (ou 0,03A).

2. As classes de dispositivos diferenciais residuais: Tipo AC, A e B

Embora visualmente muitos dispositivos DR pareçam idênticos por fora, a tecnologia construtiva do seu núcleo magnético e os circuitos eletrônicos internos definem a quais tipos de forma de onda de corrente de defeito eles são capazes de reagir:

DR Tipo AC (Corrente Alternada Pura)

É o modelo padrão mais comum e econômico instalado na grande maioria dos quadros residenciais do Brasil. Ele foi desenvolvido para detectar única e exclusivamente correntes de fuga senoidais puras em corrente alternada (50/60 Hz). Foi projetado para cargas resistivas e lineares simples, como lâmpadas incandescentes, chuveiros elétricos convencionais e pequenos aquecedores.

Dispositivo DR Tipo A (Corrente Alternada e Contínua Pulsante)

Construído com núcleos de ligas ferromagnéticas especiais de alta permeabilidade, o Dispositivo DR Tipo A é capaz de detectar tanto as correntes senoidais alternadas quanto correntes contínuas pulsantes monofásicas e bifásicas. Ele é mandatório para aparelhos modernos que possuem fontes chaveadas, retificadores e inversores de frequência — como máquinas de lavar inverter, computadores e, prioritariamente, veículos elétricos e híbridos plug-in.

DR Tipo B (Universal: AC, Contínua Pulsante e Contínua Pura Lisa)

O DR Tipo B é o mais avançado da categoria. Ele engloba a capacidade dos modelos AC e A e incorpora detectores de fluxo magnético ativos capazes de identificar correntes de fuga em corrente contínua pura (DC lisa) de alta frequência. Costuma ter um custo elevado e é amplamente utilizado em indústrias, sistemas fotovoltaicos complexos e estações de carregamento rápido DC.

3. O fenômeno da cegueira magnética provocada pelo carro elétrico

O motivo central pelo qual o DR Tipo AC é terminantemente proibido para carregar veículos elétricos atende pelo nome de cegueira magnética (ou saturação do núcleo magnético). O Dispositivo DR Tipo A foi desenvolvido justamente para solucionar essa vulnerabilidade.

Durante a recarga em corrente alternada (Modo 3), o veículo elétrico recebe 220V em sua entrada. O carregador de bordo interno do carro (On-Board Charger – OBC) retifica essa corrente alternada para alta tensão em corrente contínua (350V a mais de 800V DC) a fim de alimentar os módulos da bateria de tração.

Se ocorrer uma falha mínima de isolamento no circuito de potência do veículo ou nos semicondutores do inversor, uma corrente residual de corrente contínua pura ou pulsante migra pelos condutores de alimentação em direção à rede predial. Quando essa corrente contínua atravessa o núcleo do DR Tipo AC:

  1. O núcleo ferromagnético comum do DR Tipo AC sofre saturação por magnetização estática unidirecional;
  2. Uma vez saturado magneticamente, o transformador do DR perde totalmente a capacidade de gerar a indução eletromagnética necessária para mover o mecanismo de disparo;
  3. O DR fica literalmente cego e travado mecanicamente;
  4. Se uma pessoa encostar na lataria do veículo elétrico nesse exato momento e tomar um choque de 220V, o DR Tipo AC não desarmará, mantendo a corrente letal percorrendo o corpo da vítima de maneira ininterrupta.

O Dispositivo DR Tipo A, por possuir materiais magnéticos de curva de histerese diferenciada e blindagem contra saturação precoce, permanece plenamente operacional e pronto para disparar mesmo na presença dessas distorções eletrônicas.

Conheça a Maicon Soluções Elétricas: Especialista em Segurança e Recarga em BH

Com presença marcante em Belo Horizonte e Região Metropolitana, a Maicon Soluções Elétricas projeta, monta e regulariza sistemas de recarga veicular em estrita observância às normas de segurança da ABNT e da concessionária local.

Realizamos a substituição técnica de quadros obsoletos, montagem de linhas dedicadas com o Dispositivo DR Tipo A certificado, DPS Classe II e ensaios com instrumentos calibrados para eliminar riscos de choque elétrico e perda de garantias de fábrica.

Acesse nosso site oficial (maiconsolucoeseletricas.com.br) para conferir nossas soluções técnicas e agendar um atendimento na Grande BH.

5. O que determina a norma ABNT NBR 17019 sobre recarga veicular

A ABNT NBR 17019 (Instalações elétricas de baixa tensão — Requisitos particulares para locais e instalações de recarga de veículos elétricos) é a norma brasileira que regulamenta especificamente esse setor. Em sua seção de medidas de proteção contra choques elétricos, o texto normativo é explícito e inflexível:

“Cada ponto de conexão para recarga de veículo elétrico deve ser protegido individualmente por um dispositivo diferencial residual (DR) com corrente diferencial residual nominal de atuação não superior a 30 mA. O dispositivo DR deve ser no mínimo do Tipo A.”

A norma estabelece ainda que, caso o ponto de recarga utilize o Dispositivo DR Tipo A, a instalação deve estar acompanhada de um dispositivo capaz de desconectar o circuito caso a corrente de fuga em corrente contínua lisa supere 6 mA DC (norma IEC 62955). Isso assegura que o sistema desative a alimentação antes que o núcleo do DR Tipo A atinja o seu próprio patamar de saturação máxima.

6. Requisitos mandatórios nos manuais dos fabricantes (BYD, Duosida e Zhida)

A exigência do Dispositivo DR Tipo A não é apenas uma recomendação genérica: ela consta como pré-requisito mandatório nos manuais de engenharia dos principais carregadores homologados no país:

  • Manuais BYD Wallbox e BYD-EVC (1SXP / 2SXM): Especificam expressamente a obrigatoriedade de inclusão de disjuntor termomagnético exclusivo associado a um IDR ou DDR Tipo A de 30 mA para corrente nominal de 40A nos modelos de 7 kW a 22 kW;
  • Manual Duosida (SES-32): Determina no capítulo de montagem da caixa de entrada principal que o uso do carregador exige estritamente disjuntor de proteção RCCB Modelo A (2P-40A com sensibilidade de 30 mA), alertando sobre risco de choque fatal em caso de descumprimento;
  • Manual Zhida Guardian: Destaca em suas precauções fundamentais de segurança que a recarga somente pode operar sob circuito dedicado com dispositivo de corrente residual (DR) de classe compatível com conversores automotivos.

Além da segurança, o não cumprimento desta regra tem impacto financeiro direto: os termos de garantia da BYD estabelecem a perda imediata da garantia contratual de 24 meses caso seja comprovado que o produto foi instalado em desacordo com as instruções técnicas do manual e com as normas ABNT NBR 5410 e NBR 17019.

7. Tabela comparativa: DR Tipo AC vs. DR Tipo A na recarga automotiva

Veja no comparativo estruturado por que a adoção do Dispositivo DR Tipo A é uma exigência técnica inegociável:

Característica TécnicaDR Tipo AC (Convencional Residencial)Dispositivo DR Tipo A (Exigido para Veículos Elétricos)
Formas de Onda DetectadasApenas correntes senoidais puras em corrente alternada (50/60 Hz).Correntes alternadas senoidais e correntes contínuas pulsantes.
Comportamento sob Fuga DCSofre saturação magnética (cegueira) e não desarma.Mantém capacidade de disparo ativo com alta sensibilidade.
Conformidade NBR 17019Totalmente não conforme (proibido para pontos EV).Totalmente conforme e homologado pelas montadoras.
Preservação de GarantiaInvalida a garantia do carregador veicular.Assegura a garantia de fábrica de 24 meses do fabricante.
Segurança Contra ChoqueFalha em situações de fuga do conversor de bordo do carro.Proteção humana total contra choques diretos e indiretos (menor ou igual a 30 mA).

8. O papel do sensor RDC-DD (Detecção de 6mA DC) no circuito

Uma dúvida técnica muito comum entre proprietários em Belo Horizonte diz respeito ao dispositivo RDC-DD (Residual Direct Current Detecting Device). As melhores estações Wallbox do mercado (incluindo modelos modernos da BYD) já possuem internamente uma placa com sensor eletrônico RDC-DD integrado.

Qual é a função exata do sensor RDC-DD interno?

  • Ele monitora continuamente a passagem de correntes residuais contínuas puras;
  • Se a fuga em corrente contínua lisa atingir 6 mA DC, a própria estação abre seus contatores internos e bloqueia o carregamento por autoproteção;
  • Isso protege o Dispositivo DR Tipo A instalado no quadro externo a montante contra a saturação por correntes DC puras elevadas.

Atenção: Ter um carregador com RDC-DD interno não elimina a necessidade do Dispositivo DR Tipo A no quadro de distribuição. O sensor interno do carregador não protege o cabo alimentador que vem do quadro até a Wallbox; somente o IDR Tipo A instalado no painel de proteção garante o seccionamento total da fiação e dos bornes caso ocorra um rompimento de cabo antes do equipamento.

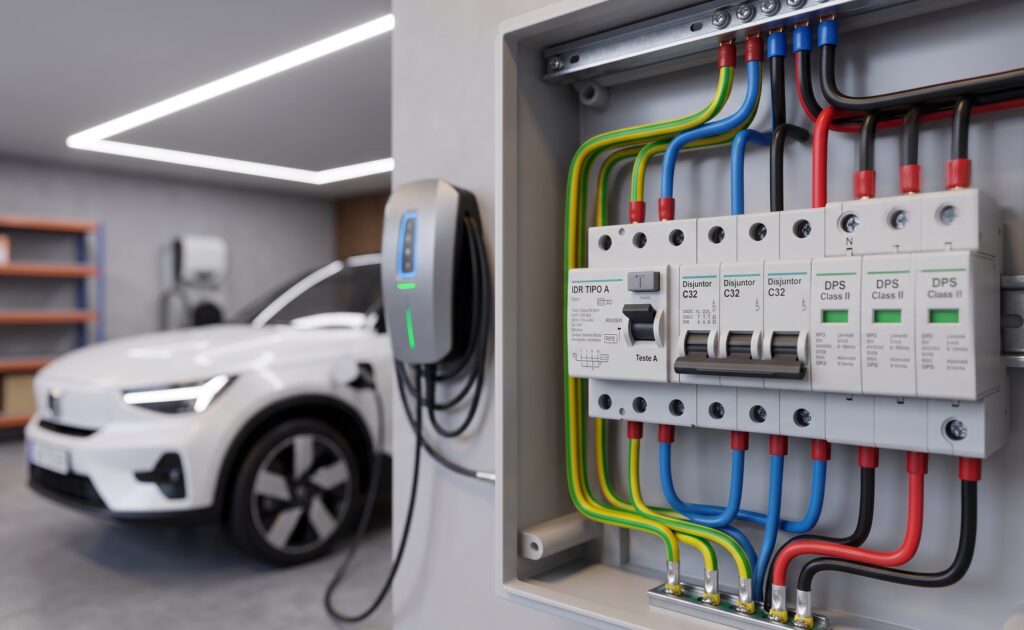

9. Dimensionamento do quadro dedicado: Amperagem, Curva C e DPS

Para construir uma infraestrutura confiável e definitiva, o mini quadro de distribuição exclusivo (QDET) para o carregador de 7 kW a 7,4 kW em 220V na rede da CEMIG deve ser composto pelos seguintes dispositivos perfeitamente coordenados:

1. Disjuntor Termomagnético Bipolar 40A Curva C

O disjuntor atua na proteção contra sobrecargas térmicas e curtos-circuitos francos. Com capacidade de 40A, ele opera com folga de 25% sobre a corrente contínua de 32A da Wallbox, evitando disparos em falso causados pelo calor interno do painel. A Curva C suporta os surtos momentâneos de chaveamento dos capacitores sem perda de eficiência magnética.

2. Dispositivo DR Tipo A Bipolar (30 mA / 40A)

Posicionado em série com o disjuntor, o Dispositivo DR Tipo A protege o circuito contra fugas de corrente para terra e contatos acidentais com partes energizadas. Sua capacidade nominal de condução de 40A é rigorosamente compatível com o disjuntor a montante, garantindo que os contatos internos do DR não sofram danos por sobrecorrente.

3. Dispositivo de Proteção contra Surtos (DPS Classe II)

Dois módulos DPS de 275V com nível de proteção inferior a 1,5 kV conectados entre cada uma das fases ativas e o barramento de aterramento (PE). Eles drenam instantaneamente as sobretensões atmosféricas que caem na rede aérea da capital mineira, impedindo que ondas de choque danifiquem a placa do DR e a eletrônica do veículo.

Para saber mais sobre especificações de painéis elétricos comerciais e residenciais, consulte a nossa área técnica de quadros elétricos e sistemas trifásicos.

10. Os 4 perigos de manter um DR comum do Tipo AC no carregador

Insistir em manter um DR inadequado no circuito da estação de recarga expõe os usuários a consequências gravíssimas:

1. Risco Iminente de Eletrocussão

Se o carro estiver operando sob regime de carga e ocorrer uma falha na isolação do cabo ou na carcaça metálica do automóvel, a saturação DC no DR Tipo AC impedirá que ele desarme. A pessoa que encostar na maçaneta ou no bocal de recarga fechará o circuito com a terra, sofrendo choque contínuo de alta intensidade. O Dispositivo DR Tipo A elimina completamente essa vulnerabilidade.

2. Cegueira Cruzada em Outros Circuitos

Se o carregador veicular for ligado erroneamente a um DR geral do imóvel (que protege a casa inteira), a corrente DC residual injetada pelo carro elétrico saturará esse DR geral. Como resultado, todas as tomadas da residência (banheiros, cozinhas, lavanderias) ficarão completamente desprotegidas contra choques elétricos enquanto o carro estiver conectado à rede.

3. Desarmes Fantasmas e Interrupção da Recarga

Em alguns casos, em vez de saturar calado, o DR Tipo AC interpreta as harmônicas e ruídos de alta frequência do inversor automotivo como anomalias graves e desarma sem que haja qualquer perigo real. O condutor acorda pela manhã com o carro sem bateria para os compromissos do dia.

4. Nulidade Jurídica de Laudos e Coberturas de Seguro

Em condomínios verticais de Belo Horizonte, vistorias prediais exigem a apresentação de sistemas em conformidade com as normas ABNT vigentes. Se a instalação for inspecionada com DR Tipo AC, o condomínio pode ordenar o desligamento imediato do ponto. Em caso de sinistro, peritos de seguradoras apontam a desconformidade com a NBR 17019, desobrigando a companhia de indenizar prejuízos materiais.

11. Procedimentos de teste e inspeção semestral do IDR

A correta instalação do Dispositivo DR Tipo A é apenas a primeira etapa da segurança contínua. Os manuais de operação e manutenção da BYD estipulam que os dispositivos DR devem passar por inspeções periódicas:

  • Teste Mensal do Botão de Teste (Mecânico): O usuário deve pressionar o botão “T” localizado na parte frontal do IDR uma vez por mês. O dispositivo deve desarmar a alavanca instantaneamente, comprovando que o conjunto mecânico está livre de emperramentos;
  • Ensaio Semestral com Simulador de Fuga (Milissegundos): O técnico especializado deve injetar uma corrente de fuga calibrada de 30 mA através de um analisador de DRs para cronometrar o tempo de disparo, que deve ocorrer em menos de 300 ms a 1x a corrente nominal e menos de 40 ms a 5x a corrente nominal;
  • Inspeção Termográfica sob Carga Plena: Durante uma sessão real de recarga a 32A, realiza-se o escaneamento térmico com câmera infravermelha nos bornes do DR para certificar ausência de pontos quentes gerados por torque inadequado.

Deseja manter suas instalações comerciais ou corporativas sempre revisadas? Acesse os nossos serviços de elétrica comercial e conheça também nossa atuação integrada em construção civil e infraestrutura predial.

12. Atendimento em Belo Horizonte e Região Metropolitana

A Maicon Soluções Elétricas oferece atendimento técnico especializado, laudos de conformidade e instalação homologada de quadros com Dispositivo DR Tipo A em toda a Grande BH:

  • Belo Horizonte: Centro-Sul (Savassi, Lourdes, Belvedere, Sion, Santo Agostinho, Funcionários), Oeste (Buritis, Gutierrez, Estoril, Prado), Noroeste/Pampulha (Castelo, Ouro Preto, São Luiz, Caiçara, Padre Eustáquio) e Leste (São Geraldo, Floresta, Santa Efigênia).
  • Região Metropolitana: Nova Lima (Vila da Serra, Vale do Sereno, Alphaville Lagoa dos Ingleses, Quintas do Sol), Contagem (Eldorado, Cidade Industrial, Cabral), Betim, Santa Luzia, Sabará, Vespasiano, Pedro Leopoldo e Lagoa Santa.

13. Checklist: Sua instalação veicular está realmente protegida?

Confira os itens fundamentais no quadro elétrico que alimenta o seu veículo hoje:

  • [ ] O dispositivo DR possui impresso em seu corpo o símbolo gráfico do Tipo A (uma onda senoidal sobreposta a uma onda pulsante contínua)?
  • [ ] O DR é exclusivo para a estação veicular, sem compartilhar outros circuitos da casa?
  • [ ] A sensibilidade nominal estampada no dispositivo é de 30 mA (0,03A)?
  • [ ] O botão de teste “T” desarma a alavanca de imediato quando é acionado?
  • [ ] O circuito conta com disjuntor termomagnético Curva C de capacidade compatível?
  • [ ] Há módulos DPS Classe II instalados e com janelas visuais de inspeção em verde?
  • [ ] Os cabos condutores de alimentação possuem bitola mínima de 6 mm² em cobre puro?

14. Perguntas Frequentes sobre DR Tipo A para Carregador Veicular (FAQ)

1. Posso usar um DR Tipo B em vez do Dispositivo DR Tipo A?

Sim. O DR Tipo B é hierarquicamente superior ao Tipo A, pois protege contra correntes residuais alternadas, contínuas pulsantes e contínuas puras de alta frequência. Sua utilização é amplamente recomendada por normas internacionais, mas seu custo é significativamente mais alto. O Dispositivo DR Tipo A representa a solução técnica padrão homologada com excelente custo-benefício.

2. Por que o Dispositivo DR Tipo A é mais caro que o DR Tipo AC?

O Dispositivo DR Tipo A utiliza núcleos magnéticos compostos por ligas metálicas nobres (como permalloy ou ligas nanocristalinas) e componentes eletrônicos ativos que evitam a saturação magnética sob correntes contínuas. Esse processo fabril de alta precisão eleva o custo de produção, mas garante atuação indispensável em sistemas com eletrônica de potência.

3. O disjuntor termomagnético comum substitui o dispositivo DR?

De forma alguma. O disjuntor termomagnético protege exclusivamente os cabos contra sobrecarga térmica e curto-circuito (correntes de dezenas a centenas de amperes). Ele não enxerga correntes de fuga pequenas de 30 mA, que são suficientes para provocar parada cardíaca em seres humanos. O disjuntor e o DR são dispositivos complementares e obrigatórios.

4. Se minha Wallbox já tem proteção interna, ainda preciso do Dispositivo DR Tipo A no painel?

Sim. A proteção interna do carregador atua do conector para o carro. Ela não possui capacidade de desarmar caso ocorra uma perda de isolamento, perfuração ou esmagamento na fiação que sai do quadro geral e chega até a carcaça da Wallbox. O IDR Tipo A no quadro é mandatório por norma técnica.

5. Quanto tempo leva para substituir um DR comum por um Dispositivo DR Tipo A?

Em um quadro elétrico com espaço disponível, o serviço de substituição, adequação dos barramentos e testes comissionados leva em média de 1 a 2 horas, sendo executado com a rede desenergizada e segurança total.
