A instalação elétrica industrial é o conjunto de infraestrutura, equipamentos e condutores responsáveis por distribuir energia elétrica de forma segura e eficiente dentro de uma fábrica, indústria ou complexo de produção. Diferente de uma instalação residencial ou comercial simples, a elétrica industrial envolve sistemas trifásicos de alta potência, quadros de distribuição complexos (QGBT), alimentação de máquinas pesadas e exigências normativas rigorosas — qualquer falha nesse sistema pode resultar em parada de produção, risco de incêndio ou multa por não conformidade técnica.
Para empresas em Belo Horizonte e Região Metropolitana, uma instalação elétrica industrial bem dimensionada e executada não é apenas uma questão técnica: é proteção contra prejuízos diretos. Sobrecargas, curtos-circuitos e quedas de energia impactam faturamento, danificam equipamentos e comprometem a segurança da equipe. Por isso, essa infraestrutura exige projeto adequado, componentes homologados, manutenção preventiva e equipe que domina as normas vigentes de segurança elétrica.
Neste artigo, você entenderá os principais elementos que compõem uma instalação elétrica industrial, como dimensioná-la corretamente e por que a execução profissional desde o início evita retrabalho e riscos operacionais.

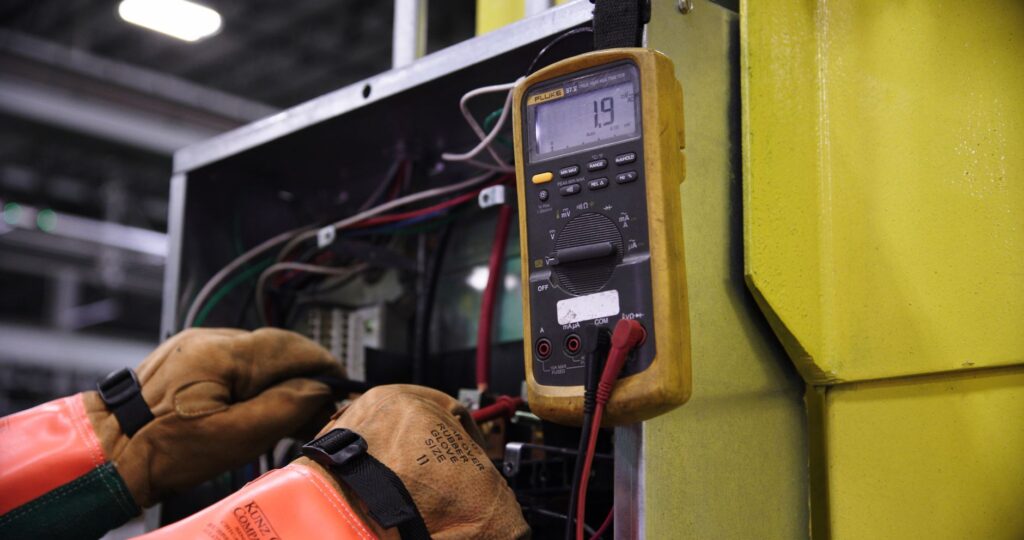

O que é instalação elétrica industrial: definição completa e objetiva
Instalação elétrica industrial é o conjunto de sistemas, equipamentos e infraestrutura responsável por receber, distribuir e proteger a energia elétrica dentro de um ambiente industrial — fábricas, galpões, plantas de produção, armazéns logísticos e similares. Diferente de uma instalação residencial ou comercial, o ambiente industrial opera com cargas elevadas, motores de alta potência, sistemas trifásicos e exigências normativas específicas que tornam o projeto e a execução muito mais complexos.
Na prática, a instalação elétrica industrial começa na entrada de energia da concessionária — muitas vezes via subestação própria — e se estende por toda a planta: quadros gerais de baixa tensão (QGBT), quadros de distribuição de circuitos (QDC), alimentadores, eletrodutos, bandejas porta-cabos e pontos de alimentação de máquinas e equipamentos. Cada trecho precisa ser dimensionado para suportar a demanda real de carga sem superaquecimento, queda de tensão ou risco de curto-circuito.
O objetivo central de uma instalação elétrica industrial bem executada é garantir continuidade operacional, segurança dos trabalhadores e conformidade com as normas técnicas vigentes. Interrupções não planejadas em ambiente industrial traduzem-se diretamente em prejuízo financeiro: produção parada, matéria-prima perdida, prazo de entrega comprometido e, em casos mais graves, acidentes com risco de vida ou incêndios de grandes proporções.
Diferenças entre instalação elétrica industrial, comercial e residencial
As três modalidades compartilham os mesmos princípios físicos de eletricidade, mas divergem radicalmente em escala, complexidade e normas aplicáveis. A instalação residencial opera predominantemente em sistema monofásico ou bifásico, com tensões de 127 V ou 220 V e cargas relativamente baixas — iluminação, eletrodomésticos e tomadas de uso geral. A instalação elétrica comercial já demanda circuitos mais robustos para ar-condicionado central, equipamentos de cozinha profissional, sistemas de refrigeração e iluminação intensa, podendo exigir entrada trifásica dependendo da carga total.
A instalação elétrica industrial, por sua vez, opera quase sempre em sistema trifásico — 380 V ou 440 V — com cargas que podem chegar a centenas de quilowatts ou até megawatts. Motores elétricos de grande porte, fornos industriais, compressores, pontes rolantes e linhas de produção automatizadas exigem condutores de bitola elevada, proteções específicas contra sobrecorrente e curto-circuito, e sistemas de aterramento rigorosamente dimensionados. Além disso, ambientes industriais frequentemente envolvem atmosferas classificadas — presença de poeira, gases inflamáveis ou líquidos combustíveis — o que impõe requisitos adicionais de equipamentos à prova de explosão (Ex).
Em termos normativos, a instalação residencial e comercial é regulamentada principalmente pela NBR 5410, enquanto a instalação industrial de média e alta tensão segue a NBR 14039, e todos os trabalhadores que intervêm nessas instalações precisam atender à NR-10 do Ministério do Trabalho.
Principais componentes de uma instalação elétrica industrial
Quadros de distribuição e painéis elétricos industriais
O quadro geral de baixa tensão (QGBT) é o ponto central de distribuição de energia em uma planta industrial. É nele que a energia proveniente da subestação ou da concessionária é seccionada e distribuída para os quadros de distribuição de circuitos (QDC) secundários, que alimentam setores específicos da fábrica. A montagem desses quadros exige cálculo preciso de barramento, seleção correta de disjuntores e fusíveis, e organização que permita manutenção segura sem necessidade de desligar toda a planta.
Cabos, condutores e bitolas utilizados na indústria
Na indústria, os condutores precisam suportar correntes elevadas de forma contínua, sem atingir temperaturas que degradem o isolamento. As bitolas mais comuns em alimentadores industriais variam de 35 mm² a 300 mm² ou mais, dependendo da carga. Além da bitola, o tipo de cabo importa: cabos flexíveis para conexões em painéis, cabos PP para equipamentos móveis, e cabos de média tensão com isolamento especial para trechos que operam acima de 1 kV. O subdimensionamento de condutores é uma das causas mais frequentes de incêndios em instalações industriais.
Eletrodutos, canaletas e bandejas porta-cabos
A infraestrutura de passagem de cabos em ambiente industrial inclui eletrodutos metálicos rígidos (para áreas com risco mecânico elevado), eletrodutos de PVC pesado, canaletas metálicas e bandejas porta-cabos em aço galvanizado ou aço inox. As bandejas são amplamente utilizadas em indústrias por facilitarem a organização, a identificação e a manutenção dos cabos, além de permitirem ampliações futuras sem necessidade de refazer toda a infraestrutura.
Dispositivos de proteção: disjuntores, fusíveis e DRs industriais
Os dispositivos de proteção em instalações industriais são dimensionados para correntes de curto-circuito muito superiores às encontradas em ambientes residenciais. Disjuntores do tipo caixa moldada (DCCM) e disjuntores abertos (DA) são comuns em QGBTs industriais. Fusíveis de alta capacidade de ruptura (HRC) protegem circuitos críticos. Dispositivos de proteção contra corrente residual (DR) industriais — com sensibilidades ajustáveis — protegem trabalhadores em áreas úmidas ou com equipamentos aterrados de forma deficiente. A seleção incorreta de qualquer desses dispositivos compromete toda a seletividade do sistema.
Transformadores e subestações de energia
Indústrias com demanda elevada recebem energia em média tensão (geralmente 13,8 kV) e precisam de subestação própria para rebaixar para baixa tensão (380/220 V). A subestação inclui transformadores de potência, chaves seccionadoras, para-raios, sistema de aterramento e proteções de média tensão. O dimensionamento incorreto do transformador — seja por subestimação de carga ou por fator de demanda mal calculado — resulta em sobrecarga crônica, redução da vida útil do equipamento e risco de falha catastrófica.
Normas técnicas que regulamentam a instalação elétrica industrial no Brasil
NBR 5410, NBR 14039 e NR-10: o que cada uma exige
A NBR 5410 (Instalações Elétricas de Baixa Tensão) é a norma base para instalações até 1.000 V em corrente alternada. Ela cobre desde a seleção de condutores e dispositivos de proteção até os requisitos de aterramento e compatibilidade eletromagnética. Embora seja mais associada a instalações residenciais e comerciais, aplica-se também à baixa tensão em ambientes industriais.
A NBR 14039 (Instalações Elétricas de Média Tensão) regulamenta sistemas que operam entre 1 kV e 36,2 kV — o que inclui a maioria das subestações industriais. Ela define os requisitos de projeto, execução, ensaios e manutenção para esses sistemas, exigindo responsável técnico habilitado (engenheiro eletricista com ART registrada no CREA).
A NR-10 (Segurança em Instalações e Serviços em Eletricidade) é uma norma regulamentadora do Ministério do Trabalho que estabelece os requisitos mínimos de segurança para trabalhadores que atuam em instalações elétricas. Todo eletricista que intervém em instalações industriais precisa ter o treinamento NR-10 atualizado, e empresas que não exigem esse requisito estão sujeitas a autuações da fiscalização trabalhista. Instalações fora dessas normas também expõem o proprietário a responsabilidade civil e criminal em caso de acidente.
Como funciona o projeto de instalação elétrica industrial
Levantamento de carga e cálculo de demanda elétrica
O projeto começa com o levantamento detalhado de todas as cargas da planta: potência nominal de cada motor, resistência, iluminação, sistema de ar-condicionado, equipamentos de escritório e qualquer outra carga prevista. A partir desse inventário, calcula-se a demanda máxima simultânea aplicando fatores de demanda e de utilização específicos para cada tipo de carga. Esse número define a potência contratada junto à concessionária e o dimensionamento de toda a infraestrutura.
Dimensionamento de condutores e proteções
Com a demanda calculada, dimensionam-se os condutores de cada circuito considerando: corrente de projeto, temperatura ambiente, método de instalação (em bandeja, em eletroduto, enterrado), queda de tensão máxima admissível e corrente de curto-circuito no ponto de instalação. Em paralelo, selecionam-se os dispositivos de proteção garantindo seletividade — ou seja, que apenas o dispositivo mais próximo da falha atue, sem desligar circuitos saudáveis.
Elaboração de diagramas unifilares e plantas baixas elétricas
O diagrama unifilar representa esquematicamente toda a hierarquia de distribuição elétrica — da entrada de energia até os pontos de consumo — indicando equipamentos, proteções, bitolas e referências de norma. A planta baixa elétrica indica a posição física de quadros, trajeto de eletrodutos e bandejas, e localização de pontos de alimentação de máquinas. Esses documentos são obrigatórios para aprovação junto à concessionária e para a ART do engenheiro responsável, além de serem indispensáveis para manutenções futuras.
Etapas de execução de uma instalação elétrica industrial
Planejamento e aprovação do projeto junto à concessionária
Antes de qualquer obra, o projeto de instalação — especialmente quando envolve subestação ou aumento de carga — precisa ser submetido à concessionária local (no caso de Belo Horizonte e região metropolitana, a Cemig) para análise e aprovação. Esse processo inclui a apresentação do diagrama unifilar, memorial descritivo e ART do engenheiro responsável. Só após a aprovação formal é que a execução pode começar nos trechos que dependem de intervenção na rede da concessionária.
Instalação de infraestrutura: eletrodutos, canaletas e bandejas
A primeira fase de execução é a instalação da infraestrutura de passagem de cabos. Bandejas são fixadas em estruturas metálicas ou na laje, eletrodutos são fixados em paredes ou embutidos em pisos industriais, e canaletas são instaladas nos painéis e quadros elétricos. Essa etapa precisa seguir rigorosamente o projeto, pois alterações de trajeto podem comprometer a capacidade de condução dos cabos e dificultar futuras manutenções.
Passagem de cabos e conexões nos quadros elétricos
Com a infraestrutura pronta, realiza-se a passagem e identificação de todos os cabos. Cada condutor deve ser identificado de forma permanente e rastreável até o diagrama unifilar. As conexões nos quadros elétricos exigem terminais adequados para a bitola do cabo, aperto correto conforme torque especificado pelo fabricante, e organização que permita inspeção visual rápida. Conexões mal executadas são a principal causa de pontos quentes detectados em termografias industriais.
Testes, comissionamento e entrega da instalação
Antes da energização definitiva, realiza-se uma bateria de testes: medição de resistência de isolamento de todos os circuitos, verificação de continuidade do aterramento, teste de seletividade das proteções e verificação de sequência de fases nos circuitos trifásicos. O comissionamento inclui a energização progressiva, monitoramento de temperaturas e correntes em regime de operação, e ajuste fino das proteções. Só após a aprovação em todos os testes a instalação é formalmente entregue com o laudo técnico e a ART de execução.
A importância da instalação elétrica industrial para a segurança e produtividade
Riscos de uma instalação elétrica industrial inadequada
Uma instalação elétrica industrial executada fora das normas ou com componentes subdimensionados representa riscos concretos e imediatos. Sobrecarga crônica em condutores eleva a temperatura do isolamento até o ponto de ignição — principal causa de incêndios industriais no Brasil. Proteções mal dimensionadas não atuam no momento certo, permitindo que falhas evoluam para curtos-circuitos destrutivos. Aterramento deficiente expõe trabalhadores a choques elétricos que podem ser fatais. Além dos riscos físicos, uma instalação irregular sujeita a empresa a autuações da vigilância sanitária, do corpo de bombeiros e da fiscalização trabalhista, com multas que podem inviabilizar a operação. Vale consultar também o que acontece quando uma instalação elétrica está fora da norma — os mesmos princípios se aplicam ao ambiente industrial com consequências ainda mais severas.
Impacto na eficiência energética e redução de custos operacionais
Uma instalação bem dimensionada reduz perdas por efeito Joule nos condutores, minimiza quedas de tensão que prejudicam o rendimento de motores elétricos e permite a implementação de sistemas de medição e gestão de energia por setor. Motores operando com tensão abaixo do nominal consomem mais corrente para entregar a mesma potência mecânica, o que aumenta a conta de energia e acelera o desgaste dos enrolamentos. Além disso, uma instalação organizada e documentada facilita a manutenção preventiva, reduzindo o tempo de parada não planejada e o custo de intervenções corretivas emergenciais.
Manutenção preventiva e corretiva em instalações elétricas industriais
Periodicidade recomendada de inspeções elétricas industriais
A NBR 5410 e a NR-10 não fixam um intervalo único de manutenção válido para todos os ambientes — a periodicidade deve ser definida com base na criticidade da instalação, nas condições ambientais (temperatura, umidade, vibração, presença de agentes corrosivos) e no histórico de falhas. Como referência técnica amplamente adotada no mercado, inspeções visuais mensais nos quadros elétricos, inspeções instrumentadas semestrais (medição de isolamento, verificação de apertos) e termografia anual são consideradas práticas mínimas para instalações industriais de médio porte. Ambientes agressivos ou instalações críticas podem exigir frequência maior.
Termografia e laudos técnicos: quando são obrigatórios
A termografia infravermelha é a técnica mais eficaz para identificar pontos quentes em instalações elétricas industriais sem necessidade de desligar o sistema. Conexões frouxas, disjuntores sobrecarregados, barramentos com oxidação e transformadores com defeito de isolamento manifestam-se como anomalias térmicas detectáveis antes de evoluírem para falha. O laudo de termografia é exigido por seguradoras como condição para cobertura de sinistros elétricos em instalações industriais, e pode ser solicitado pelo corpo de bombeiros no processo de renovação do Auto de Vistoria (AVCB). Empresas certificadas em normas como ISO 9001 ou que atendem requisitos de clientes multinacionais frequentemente têm a termografia anual como obrigação contratual.
Profissionais habilitados para realizar instalação elétrica industrial
Diferença entre eletricista industrial, técnico eletrotécnico e engenheiro eletricista
O eletricista industrial é o profissional de nível operacional habilitado para executar instalações, realizar conexões e efetuar manutenções sob supervisão técnica. Precisa obrigatoriamente do treinamento NR-10 e, dependendo das atividades, do complemento NR-10 SEP (Sistema Elétrico de Potência). O técnico eletrotécnico, formado em curso técnico reconhecido pelo MEC, pode supervisionar equipes, elaborar projetos de menor complexidade e assinar documentos técnicos dentro de seu escopo de habilitação, registrado no CREA como técnico. O engenheiro eletricista é o único profissional legalmente habilitado para assinar projetos de instalações de média tensão, subestações e instalações industriais de alta complexidade, com emissão de ART (Anotação de Responsabilidade Técnica) no CREA. Para instalações industriais de qualquer porte, a presença de um engenheiro responsável pelo projeto é requisito normativo — não uma opção.
Cursos e certificações reconhecidos: SENAI, FIEMG e outros
No contexto de Minas Gerais, o SENAI-MG oferece cursos técnicos em eletrotécnica e cursos de qualificação em instalações elétricas industriais amplamente reconhecidos pelo mercado. A FIEMG (Federação das Indústrias do Estado de Minas Gerais) promove treinamentos específicos em NR-10, NR-12 (segurança em máquinas) e outros temas correlatos. Certificações em normas de segurança elétrica emitidas por organismos credenciados pelo INMETRO também são valorizadas, especialmente em indústrias que operam sob regimes de auditoria. Ao contratar uma empresa para instalação elétrica industrial, verificar as habilitações da equipe e a existência de ART do engenheiro responsável é o primeiro critério de triagem — antes mesmo de comparar preços.
Perguntas frequentes sobre instalação elétrica industrial
Qual a diferença entre instalação elétrica industrial e residencial?
A instalação residencial opera em baixa tensão (127/220 V), sistema mono ou bifásico, com cargas pequenas e norma principal NBR 5410. A instalação industrial opera predominantemente em sistema trifásico (380/440 V), com cargas muito elevadas — motores, fornos, compressores —, podendo incluir média tensão com subestação própria regulamentada pela NBR 14039. A complexidade de projeto, a bitola dos condutores, os dispositivos de proteção e as exigências de habilitação profissional são incomparavelmente maiores no ambiente industrial. Um erro de dimensionamento que em ambiente residencial resulta em um disjuntor desarmado pode, no ambiente industrial, resultar em incêndio ou acidente fatal.
Quais normas técnicas são obrigatórias em uma instalação elétrica industrial?
As principais são: NBR 5410 para os sistemas de baixa tensão (até 1.000 V CA); NBR 14039 para instalações de média tensão (subestações e alimentadores acima de 1 kV); e NR-10 do Ministério do Trabalho, que regulamenta a segurança de todos os profissionais que trabalham com eletricidade. Dependendo do setor industrial, outras normas podem ser aplicáveis: NR-12 para segurança em máquinas e equipamentos, normas ABNT específicas para ambientes com atmosferas explosivas (série ABNT NBR IEC 60079), e requisitos do corpo de bombeiros para sistemas de proteção contra incêndio. O não cumprimento dessas normas expõe a empresa a autuações, invalidação de seguros e responsabilidade civil e criminal em caso de sinistro.
