Perfil de LED em Drywall em Belo Horizonte: Guia Definitivo do Projeto à Instalação no Buritis, Castelo, Savassi, Lourdes e Pampulha
A iluminação residencial e corporativa passou por uma revolução definitiva na arquitetura da Região Metropolitana de Belo Horizonte. O tempo em que a iluminação de uma sala de estar, escritório ou ambiente comercial se resumia a um ponto central no teto com lâmpada dicroica ou plafon de sobrepor ficou para trás. Hoje, os projetos luminotécnicos mais sofisticados nos bairros de alto padrão de BH utilizam a luz não apenas para clarear, mas como um elemento estrutural de design, capaz de valorizar volumes, criar sensações térmicas aconchegantes e delimitar espaços sem a necessidade de barreiras físicas.
No centro dessa transformação está a combinação perfeita entre a tecnologia do Perfil de LED e a precisão do sistema de gesso acartonado (drywall). Criar linhas puras e contínuas de iluminação embutida no teto, nas paredes ou no rodapé exige um domínio duplo e rigoroso: a engenharia do drywall e a eletrotécnica de baixa tensão.
A Maicon Soluções Elétricas e Drywall preparou este guia completo de engenharia, arquitetura e execução técnica para detalhar tudo o que você precisa saber sobre especificação, dimensionamento, tipos de perfis, cálculo de fontes, normas NBR e técnicas avançadas de instalação para imóveis em Belo Horizonte e cidades vizinhas como Contagem, Betim e Nova Lima.
1. O que é um Perfil de LED e Por que Ele Revolucionou o Drywall?
O perfil de LED é uma calha de alumínio extrudado projetada para abrigar uma fita flexível de iluminação LED, sendo selada por um difusor de acrílico (geralmente leitoso ou fosco). Embora pareça uma estrutura simples à primeira vista, o perfil de alumínio resolve os três maiores problemas históricos do uso de fitas de LED soltas coladas diretamente em superfícies de gesso:
- Dissipação Eficiente de Calor: Os chips LED geram calor em sua base. Se a fita for colada diretamente no gesso do drywall, a ausência de um dissipador térmico acelera a degradação dos componentes eletrônicos. Isso provoca o amarelamento precoce do tom de luz, perda de brilho e queima em poucos meses. O alumínio do perfil atua como um dissipador térmico de alta performance, multiplicando a vida útil da fita por até três vezes.
- Proteção Mecânica e Contra Poeira: O difusor acrílico protege os sensíveis circuitos eletrônicos da fita contra umidade relativa do ar, insetos, acúmulo de poeira e contato direto durante limpezas periódicas.
- Suavização da Luz (Efeito Difusor Contínuo): O acrílico leitoso elimina o desagradável “efeito pontilhado” (onde cada LED individual aparece como um ponto brilhante isolado), transformando a linha de iluminação em um facho suave, homogêneo, elegante e livre de sombras marcadas.

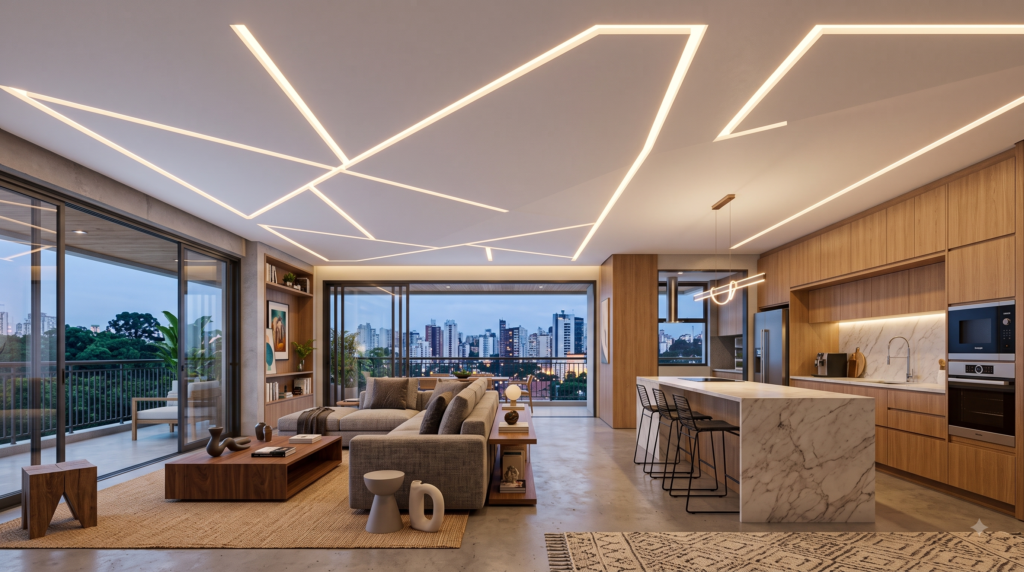

Quando embutido nas estruturas de drywall, o perfil de LED transcende a iluminação tradicional. Ele se converte em um elemento de arquitetura invisível: durante o dia, a calha metálica se funde ao acabamento liso da gessaria; à noite, ganha vida com uma linha contínua de luz marcante.
2. Tipos de Perfis de LED e Suas Aplicações Estruturais
A escolha do perfil ideal depende da etapa da obra, do rebaixo disponível e do efeito visual desejado no projeto. Na Maicon Soluções Elétricas e Drywall, trabalhamos com quatro categorias principais de perfis para forros e paredes de drywall:
| Tipo de Perfil | Características Construtivas | Principais Vantagens | Aplicações Recomendadas em BH |
|---|---|---|---|
| Embutir Tradicional (com Aba) | Possui abas laterais sobressalentes que cobrem o recorte do gesso. | Instalação ágil; as abas cobrem imperfeições no corte do gesso acartonado. | Salas de estar, quartos e escritórios em bairros como Castelo e Pampulha. |
| Trimless / Ghost (Sem Aba) | Fixado na estrutura do drywall e chumbado com massa e fita de junta sobre as perfurações. | Estética 100% limpa. Não há borda metálica visível no acabamento final. | Projetos de alto padrão no Lourdes, Savassi e Vila da Serra. |
| Sobrepor | Fixado diretamente sobre a superfície final do gesso ou da marcenaria. | Não exigerasgos na chapa de drywall ou corte na estrutura de aço. | Sob armários de cozinha, prateleiras decorativas e escritórios comerciais. |
| Canto / Rodapé | Seção transversal em 45° ou reforço mecânico para encaixe em encontros de piso/parede. | Preenche vértices mortos e cria caminhos de luz sem causar ofuscamento visual. | Corredores residenciais, lavabos e escadas no Buritis e Belvedere. |
A. Perfil de Embutir Tradicional (com Abas)
O perfil com abas é o modelo mais utilizado em reformas residenciais rápidas. As abas laterais de alumínio avançam cerca de 5mm a 8mm sobre a chapa de gesso acartonado. Isso oferece uma margem de segurança excelente para a equipe de pintura, ocultando a linha de corte da serra de gesso e acelerando o cronograma de entrega da obra.
B. Perfil Trimless (O Perfil “Invisível”)
Desejo absoluto em apartamentos contemporâneos no Lourdes, Savassi e Vila da Serra, o perfil Trimless é instalado antes do acabamento da pintura. Ele possui abas laterais perfuradas que são parafusadas na chapa de gesso ou nos perfis de aço. Em seguida, a Maicon Soluções Elétricas e Drywall aplica fita de papel microfurada e massa de junta para drywall sobre essas abas. Após o lixamento e pintura, as bordas metálicas somem por completo, dando a impressão de que a luz nasce diretamente de dentro da parede ou do teto de gesso.
3. Dimensionamento Técnico: Fita de LED, IRC e Cálculo de Fontes
Um erro frequente cometido por instaladores genéricos é focar apenas no design do perfil de alumínio e negligenciar o dimensionamento da fita e dos drivers de alimentação. Isso causa iluminação fraca nas extremidades, oscilação de brilho (flicker) ou queima prematura da fonte por sobreaquecimento.
A. Seleção da Fita de LED Correta (Densidade, COB e IRC)
Para evitar que os pontos individuais de luz marquem o acrílico do perfil, atente-se a estas especificações:
- Densidade de LEDs (LEDs por metro): Fitas antigas com 60 LEDs/m criam sombras pontilhadas em perfis rasos (slim). Recomenda-se utilizar fitas com no mínimo 120 a 240 LEDs/m.
- Fitas COB (Chip on Board): São a solução definitiva para perfis slim (com profundidade inferior a 10mm). As fitas COB possuem uma camada contínua de fósforo que gera um facho homogêneo sem nenhum ponto visível.
- Índice de Reprodução de Cor (IRC ≥ 90): Exija fitas com IRC alto. Em ambientes como closets, banheiros e cozinhas gourmet no Gutierrez e Santo Antônio, um IRC elevado assegura que as cores reais de alimentos, roupas e maquiagem sejam vistas sem distorções amareladas ou esverdeadas.
B. Temperatura de Cor Recomendada por Ambiente
- 2700K a 3000K (Branco Quente): Tom aconchegante, ideal para salas de estar, quartos, cabeceiras de cama e iluminação indireta de relaxamento.
- 4000K (Branco Neutro): A tonalidade da luz natural do dia. Perfeita para cozinhas, lavanderias, banheiros, escritórios e bancadas de estudo.
- 6500K (Branco Frio): Indicada para garagens, áreas técnicas e depósitos industriais onde se exige nível de atenção alto.
C. Fórmulas para Cálculo da Fonte de Alimentação (Driver)
As fitas de LED operam em corrente contínua de baixa tensão (12V CC ou 24V CC). Para converter a corrente alternada de 127V ou 220V fornecida pela Cemig em Belo Horizonte, utiliza-se uma fonte chaveada. A equipe técnica da Maicon Soluções Elétricas e Drywall aplica o seguinte procedimento de cálculo com margem de segurança:
Fórmula de Potência Nominal:
Potência Total (Watts) = Comprimento Total do Perfil (m) × Potência por Metro da Fita (W/m)
Fórmula com Margem de Segurança (30% NBR 5410):
Potência Mínima da Fonte (Watts) = Potência Total (W) × 1,30
Exemplo Prático de Campo em BH:
Imagine um projeto residencial no bairro Buritis com um perfil de LED contínuo na sala medindo 7 metros de extensão, utilizando uma fita de alta densidade de 18 Watts por metro em 12V.
- Cálculo da Potência Nominal: 7 metros × 18 W/m = 126 Watts
- Aplicação da Margem de Segurança (30%): 126 W × 1,30 = 163,8 Watts
- Escolha do Driver Comercial: A fonte comercial indicada deve ter no mínimo 180W a 200W (ou 15 Ampères em 12V).
Regra de Ouro: Nunca opere uma fonte de alimentação no limite máximo da sua capacidade nominal. Drivers operando no limite esquentam excessivamente, geram zumbidos elétricos audíveis e queimam precocemente durante os dias quentes de verão em BH.
4. Integração do Perfil de LED à Engenharia do Drywall
Instalar um perfil de LED embutido no drywall não é apenas um trabalho estético; trata-se de uma intervenção na estrutura do forro ou da parede. O drywall é composto por uma ossatura metálica de aço galvanizado (perfis F530, Guias e Montantes) revestida por chapas de gesso acartonado.
A. Mapeamento e Reforço de Estrutura
Antes de rasgar o gesso, a Maicon Soluções Elétricas e Drywall utiliza escâneres e detectores de metal para identificar o traçado dos perfis de aço galvanizado:
- Rasgos Paralelos aos Perfis de Aço: É o cenário ideal. O rasgo no gesso avança livremente entre dois perfis F530 ou montantes, mantendo a sustentação do forro intacta.
- Rasgos Perpendiculares aos Perfis de Aço: Quando o perfil de LED precisa cruzar a estrutura metálica do drywall, jamais se deve cortar o aço estrutural sem realizar o devido enquadramento de reforço lateral. Cortar os perfis de sustentação sem travamento provoca o arriamento do teto de gesso e o aparecimento de trincas graves na pintura.
ESTRUTURAÇÃO DO RASGO NO DRYWALL
[Perfil F530] [Perfil F530] [Perfil F530]
============= ============= =============
| | |
------+----------------------+----------------------+------
| [Reforço de Aço Lateral Executado] |
+=============================================+
| Rasgo para Encaixe do Perfil de LED | <--- CORTE LIMPO
+=============================================+
------+----------------------+----------------------+------
| | |
B. Onde Esconder a Fonte de Alimentação com Acesso de Manutenção?
Esta é uma das maiores diferenças entre um serviço profissional e uma gambiarra. Toda fonte de LED precisa ficar oculta, bem ventilada e 100% acessível para manutenção futura sem que seja necessário quebrar o teto de gesso em caso de queima.
- Alçapão Invisível no Drywall: Instalação de uma tampa de inspeção de pressão rente ao teto, pintada na mesma cor do forro, localizada sobre um móvel ou em um canto discreto do ambiente.
- Marcenaria Inteligente: A fonte fica abrigada no fundo falso de um painel de TV, nicho decorativo ou acima do armário planejado.
- Internamente ao Próprio Perfil: Perfis arquitetônicos mais largos possuem um canal traseiro dedicado para abrigar fontes ultra slim.
5. Como Evitar a Queda de Tensão em Perfis Longos (Norma NBR 5410)
Um problema frequente em instalações de grande extensão é o esmaecimento da luz no final do trecho (o início do perfil ilumina forte e o final fica fraco). Isso é provocado pela queda de tensão em corrente contínua.
Soluções Técnicas Recomendadas:
- Limite por Alimentação Unilateral: Fitas de 12V CC não devem ultrapassar 5 metros contínuos alimentados por apenas uma ponta. Fitas de 24V CC suportam até 10 metros.
- Alimentação em Ambas as Extremidades (Anel / Loop de Alimentação): Para perfis contínuos com mais de 5 metros em 12V, a Maicon Soluções Elétricas e Drywall passa cabos de alimentação extras até o início e também até o final da fita, eliminando qualquer variação de brilho.
ALIMENTAÇÃO DUPLA PARA PERFIS LONGOS (> 5 METROS)
+-----------------------------------------------+
| FONTE DE ALIMENTAÇÃO (12V CC) |
+-----------------------+-----------------------+
| (Saída V+ e V-)
+------------------------+------------------------+
| |
(Início do Perfil) (Final do Perfil)
+=================================================================+
| [FITA DE LED] [FITA DE LED] [FITA DE LED] [FITA DE LED] |
+=================================================================+
6. Desafios Específicos em Imóveis de Belo Horizonte e Região Metropolitana
A experiência prática da Maicon Soluções Elétricas e Drywall nos bairros de Belo Horizonte e cidades vizinhas revela particularidades que exigem atenção técnica especializada:
A. Edificações Tradicionais (Funcionários, Centro, Anchieta e Santo Antônio)
Prédios construídos nas décadas de 70, 80 e 90 possuem pé-direito alto, mas contam com lajes maciças de concreto sem rebaixo original. Nesses locais, criamos forros de drywall leves com estrutura reforçada de tirantes com mola de regulagem de precisão, viabilizando o embutimento elegante dos perfis de LED sem comprometer a altura útil do apartamento.
B. Apartamentos Novos com Pé-Direito Enxuto (Buritis, Castelo e Vila da Serra)
Empreendimentos imobiliários recentes contam com pé-direito mais compacto. Nesses casos, aplicamos técnicas com perfis de LED slim, que exigem rebaixamentos mínimos de drywall de apenas 4cm a 5cm, mantendo a amplitude do espaço intacta.
C. Variação de Voltagem e Proteção Elétrica
A rede de distribuição da Cemig em BH opera em 127V/220V. Para proteger os sistemas de LED contra surtos e picos de voltagem causados por tempestades fortes na região metropolitana, a Maicon Soluções Elétricas e Drywall recomenda a instalação de Dispositivos de Proteção contra Surtos (DPS) no quadro de distribuição principal da residência ou empresa.
7. Perguntas Frequentes (FAQ Technical)
1. O perfil de LED consome muita energia elétrica?
Não. A tecnologia LED é extremamente econômica. Um perfil típico consome entre 10W e 20W por metro linear, entregando um fluxo luminoso equivalente ou superior ao de antigas lâmpadas halógenas e fluorescentes que consumiam quatro vezes mais energia.
2. Posso instalar perfil de LED no box do banheiro ou varanda gourmet em BH?
Sim, desde que especificado corretamente. Para ambientes expostos a vapor de água ou umidade (como banheiros e varandas gourmet no Castelo ou Pampulha), utiliza-se fita de LED com proteção de silicone no mínimo IP65 ou IP67, com tampas laterais do perfil seladas com silicone neutro especial.
3. O acrílico difusor fica amarelo com o passar dos anos?
Se forem utilizados perfis de baixa qualidade com plástico comum, sim. A Maicon Soluções Elétricas e Drywall utiliza exclusivamente difusores em PMMA (Polimetilmetacrilato) com proteção contra raios UV, garantindo transparência luminosa original sem amarelamento ou ressecamento.
4. Se a fita de LED queimar, terei que quebrar o gesso para consertar?
De forma alguma. O acrílico frontal do perfil possui encaixe por pressão (sistema click). Para manutenção, basta remover o acrílico manualmente sem ferramentas agressivas, retirar a fita danificada e soldar uma nova no local. O gesso acartonado e a pintura permanecem 100% intactos.
8. Por que Escolher a Maicon Soluções Elétricas e Drywall?
A instalação de perfis de LED no drywall fica exatamente no ponto de encontro entre a gessaria, a pintura e a eletrotécnica. Contratar profissionais isolados frequentemente resulta em problemas de alinhamento: o gesseiro não entende a passagem de cabos da NBR 5410, enquanto o eletricista tradicional não possui o domínio técnico necessário para trabalhar o acabamento do drywall sem gerar trincas na massa.
A Maicon Soluções Elétricas e Drywall entrega a solução completa unificada. Cuidamos de todo o processo com equipe própria: do projeto luminotécnico, estruturação metálica do drywall, rasgo e fixação do perfil, até a infraestrutura elétrica, soldagem eletrônica do LED e preparação para a pintura final.
